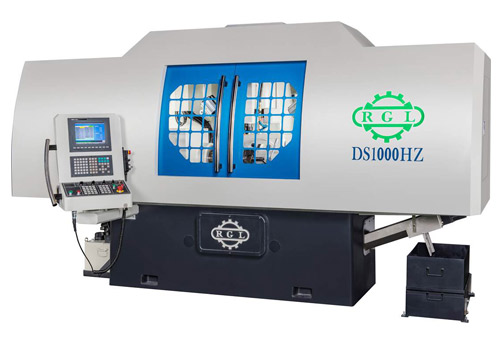

DS1000HZ:

  • 蝸桿加工,滾牙、去除銳角、鍵槽加工一氣呵成,免除工件重複裝卸。
  • 雙導程螺牙一次加工完成,確保最佳導程精度及縮短工時。
  • 斜鞍座結構使切削更穩定,降低工作震動,,有效改善加工精度及減少刀具損耗。
  • 油壓夾頭配合油壓尾座,工件裝卸更方便,更快速。
  • 搭載新代電腦控制器,性能提升,操控簡易。
  • 全密閉式護罩。
  • 一機多功能,適用各種砂輪開槽加工、蝸桿、螺桿、栓槽軸加工。
  • 獨創設計榮獲多國專利。

高效率

蝸桿加工、滾牙、去除銳角、鍵槽加工一氣呵成,大幅度節約時間和增加產出

多功能

各种蝸桿、螺桿、栓槽軸,包括單導程、雙導程、戟齒、尼曼式等

多功能

各种蝸桿、螺桿、栓槽軸,包括單導程、雙導程、戟齒、尼曼式等

蝸桿滾牙加工測試:

Worm Material : S45C Hexagonal part machining

Hexagonal part machining

Module : M3
Length : 50mm
Accuracy : 5µm / 100mm
Time : Shortened by 70%

超越旋風式銑床的精度,媲美旋風式銑床的速度。



可加工項目

蝸桿 / 雙導程蝸桿 / 變導程蝸桿 / 錐形蝸桿 / 螺桿 /
6,8,10槽栓槽軸 / 螺牙銳角去除 / 鍵槽。

  • Spline Shaft Work PiceSpline Shaft Work Pice
  • Work Pice (To Match With Bevel Gear)Work Pice
    (To Match With Bevel Gear)
  • Worm ShaftWorm Shaft
  • Work PiceWork Pice
  • DUAL-LEAD Work PieceDUAL-LEAD Work Piece
  • Hexagonal part machiningHexagonal part machining
  • CavexCavex
  • Grinding Wheel MachiningGrinding Wheel Machining



最佳化機體結構,高剛性 、不變形

機器之主結構體包括底座與鞍座經由先進的有限元素分析,在結構體上施以最大負荷之情況下,底座幾乎無變形,而鞍座之變形量小於10µm 。事實證明DS-1000 之非凡結構剛性。

加工種類:

  • 滾牙(單導程、雙導程、錐度加工、戟齒加工、尼曼式加工)
  • 栓槽加工
  • 砂輪開槽
  • 螺牙銳角去除功能
  • 可加工鍵槽
  • 銑多角成型
